탄소섬유 시트
정의

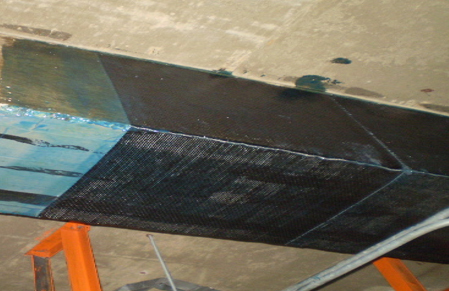

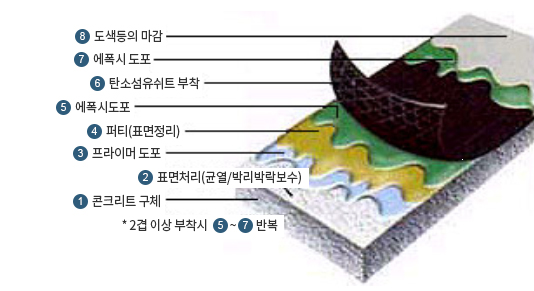

보강을 요하는 기존 철근콘크리트 구조물의 슬래브 밑면, 보의 밑면과 측면 등에 탄소섬유쉬트를 에폭시수지로 함침적층(含浸積層)하여 기존 구조물에 접착 일체화시키는 보강공법.
장점
- 1 내식성이 우수하므로 염해를 받는 해안에 위치한 콘크리트 구조물의 보호 및 보강에 활용된다.
- 2 구조부재의 손상정도에 따라 보강량이 다를 경우에는 적층수를 조절하여 적절하게 보강할 수 있다.
- 3 이형강봉에 비해 강도가 8~10배 이고, 탄성률이 거의 같은 인장특성을 지니고 있기 때문에 파괴강도까지 거의 탄성체로서 거동한다.
- 4 비중이 철의 약 1/5에 해당하는 경량이므로 보강으로 인한 사하중 증가의 부담이 없고, 작업성이 좋을 뿐만 아니라 작업공간이 협소한 장소에서도 작업이 용이하다.
물리적 특성
| 구분 | 섬유종류 | 섬유중량 (g/㎡) |
섬유비중 (g/㎤) |
설계두께 (mm) |
설계강도 (kg/㎠) |
설계탄성률 (kg/㎠) |
파단신도 (변형률,%) |
포장단위 (㎡) |
|---|---|---|---|---|---|---|---|---|
| DK-N200 | 고강도 탄소섬유 | 200 | 1.8 | 0.111 | 35,500 | 2.35 x 106 | 1.50 | 50 |
| DK-N300 | 고강도 탄소섬유 | 300 | 1.8 | 0.167 | 35,500 | 2.35 x 106 | 1.50 | 50 |
| DK-N450 | 고강도 탄소섬유 | 450 | 1.8 | 0.255 | 35,500 | 2.35 x 106 | 1.50 | 25 |
| DK-N530 | 고강도 탄소섬유 | 530 | 1.8 | 0.293 | 35,500 | 2.35 x 106 | 1.50 | 25 |
* 에폭시레진 사용량은 현장상황에 따라 변경 가능
