아라미드 판재
정의
열경화성 수지에 아라미드섬유를 조합한 아라미드강화플라스틱(Aramid Fiber Reinforced Plastics)으로 제작된 복합소재의 판넬으로, 아라미드를 이용하여 플라스틱의 단점인 강성을 보강하면서 플라스틱의 장점인 경량성, 내구성, 복원성능 등을 극대화한 판이다.
구조
구조
아라미드판의 구조는 아라미드섬유, 플라스틱으로 구성된다.
구성재료
| 구조층 | 기자재 | 강화재 |
|---|---|---|
| 강화섬유 | 아라미드섬유 | 아라미드섬유(장섬유) |
| 플라스틱 | 열경화성 플라스틱 수지 | 탄산칼슘, 저수축제 |
아라미드판은 아라미드섬유, 열경화성 플라스틱 수지, 구성되어 있으며 각 구성요소에 대한 설명은 다음과 같다.
- 1 아라미드섬유 - 아라미드판의 강도는 아라미드섬유의 배열방향, 양, 형태 등에 따라 달라진다. 아라미드판의 강도는 하중 방향의 설계 요구량에 따라 결정된다.
물리적 특성
보관 사용 기간 : 반영구적 (단, 햇빛 등의 자외선에 직접 노출되지 않아야 함)

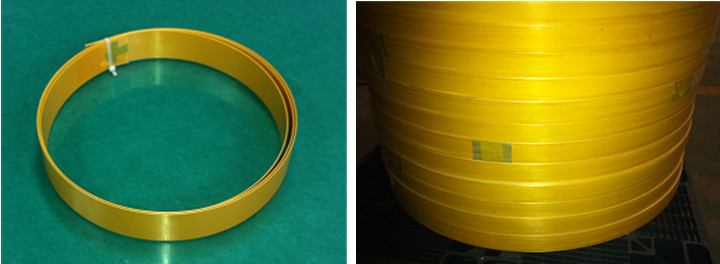

재료 구성 : 수지를 미리 함침 하여 경화시킨 일 방향 아라미드 섬유판
색 상 : 노란색
| 품 종 | 두께(㎜) | 폭(㎜) | 인장강도(kg/㎠) | 인장탄성률(kg/㎠) | 비 고 |
|---|---|---|---|---|---|
| DK 0514 | 1.40 | 50 | 16,000 | 612,000 | ㆍ구조프로그램 : MIDAS SET ㆍ허용범위 : ±10% |
| DK 1014 | 1.40 | 100 | |||
| DK 1024 | 2.40 | 100 | |||
| DK 1050 | 5.00 | 100 |
